透过芯片天梯图，洞察半导体产业链的核心环节与未来趋势

要理解芯片天梯图如何帮助我们看清半导体产业链,我们首先要明白这张图到底是什么，根据“超能网”等专业评测机构的解释，芯片天梯图本质上是一个性能排名表，它将不同品牌、不同世代的各种芯片，比如电脑的CPU（中央处理器）和GPU（图形处理器），按照它们的综合性能高低，以类似梯子的形式进行可视化排列，位置越高，代表性能越强，对于普通消费者来说，它是一张非常直观的“购物指南”，能快速判断一款芯片处于什么水平。

但如果我们把视角拉高,这张简单的图表就变成了洞察整个庞大而复杂的半导体产业的“X光片”，它照出的，不仅仅是芯片本身的强弱，更是其背后产业链各个环节的实力博弈与未来方向。

天梯图直接反映了芯片设计环节的竞争格局,当我们看到图顶端通常是英特尔、AMD、英伟达、苹果等公司的旗舰产品时，这实际上告诉我们，这些公司掌握着最顶尖的架构设计和指令集技术。“极客湾”在分析CPU天梯图时指出，苹果M系列芯片凭借其独特的ARM架构设计，在能效比上对传统X86架构的英特尔和AMD芯片构成了巨大挑战，这就揭示了产业链的第一个核心环节：设计是灵魂，没有高超的设计，即使有最先进的制造工艺，也做不出顶级的芯片，天梯图上的排名变化，就是这些设计公司技术路线成败最直接的“成绩单”。

天梯图深刻揭示了芯片制造环节的技术壁垒,一张高性能的芯片设计图纸，需要由像台积电、三星这样的顶级晶圆代工厂把它变成实物，天梯图上，每当有芯片因为采用了更先进的制程（比如从5纳米升级到3纳米）而排名大幅跃升时，我们就能直观地感受到制造工艺的进步对芯片性能的巨大推动作用。“半导体行业观察”多次强调，制造是半导体产业的基石，天梯图顶端芯片的竞争，在某种程度上已经演变为台积电和三星在制造工艺上的“军备竞赛”，谁能率先量产更精密的制程，谁就能为芯片设计公司提供更强大的“武器”，从而影响整个天梯图的格局，相反，如果制造环节被“卡脖子”，设计再好的图纸也无法实现，这充分显示了制造环节的战略重要性。

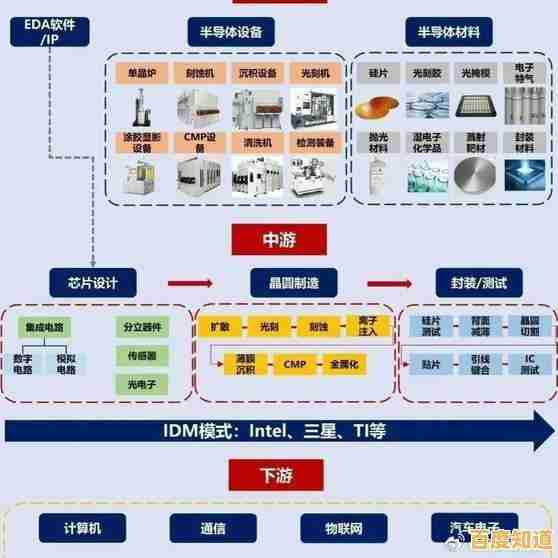

天梯图也间接映射了产业链其他环节的状况,芯片设计需要用到EDA（电子设计自动化）软件，这类软件巨头如新思科技、楷登电子等，是设计师们绘制蓝图的“画笔”，而芯片制造则需要依赖阿斯麦公司生产的极端紫外线光刻机等尖端设备，这些是“画笔”下的“神笔”，天梯图上每一代芯片性能的飞跃，都离不开这些底层工具和设备的支撑，虽然天梯图不直接显示它们，但透过芯片性能的进步，我们可以推断出这些上游支撑环节的技术也在不断突破。

透过这张天梯图,我们能洞察到哪些未来趋势呢？

第一,“性能王座”的争夺将更加多元化和场景化，过去可能单纯比拼CPU的通用计算能力，但现在，正如“芯东西”等媒体所观察到的，随着人工智能计算的爆发，天梯图开始出现细分，除了传统的CPU天梯图，GPU天梯图、AI加速芯片排行榜变得越来越重要，这意味着，未来的芯片产业不再是“一招鲜吃遍天”，而是针对不同应用场景（如数据中心、自动驾驶、手机端侧AI）进行专门优化，将会出现多个不同维度的“天梯图”，产业链的竞争维度变得更加丰富。

第二,能效比将成为与绝对性能同等重要的指标，尤其是在移动设备和数据中心领域，功耗直接关系到电池续航和运营成本，天梯图上，那些性能强劲但功耗巨大的芯片，其排名可能会受到能效比更高的芯片的挑战，这推动产业链向低功耗设计、先进封装技术（如台积电的CoWoS封装）等方向倾斜，力求在提升性能的同时控制住功耗。

第三,产业链的自主可控成为不可忽视的变量，天梯图长期以来由少数国际巨头主导，但这张图并非一成不变，近年来，中国芯片设计公司如华为海思曾凭借麒麟芯片在手机芯片天梯图上跻身前列，虽然面临挑战，但这表明全球产业链格局存在变化的可能，各国各地区对半导体产业链安全的重现，可能会催生新的参与者，未来天梯图上可能出现更多元的面孔，打破现有的垄断格局。

芯片天梯图远不止是一张消费级选购指南,它是一面镜子，映照出从设计、制造到材料设备的整个半导体产业链的强弱态势与技术变迁，通过观察天梯图上排名的更迭、新玩家的涌现以及性能维度的拓展，我们就能穿透复杂的技术术语，清晰地洞察到这个时代核心科技领域的竞争焦点与未来走向。
